（１）スプライン曲線とベジェ曲線
GraphicsクラスのDrawCurveメソッドや
DrawBezierメソッドを使うと
スプライン曲線や，ベジェ曲線を描くことができます。

スプライン曲線では，閉曲線も描くことができます。
さらにメソッドにテンションを引数で受け渡すことで，
歪曲度を変更することができます。

以下の例は，テンションを連続的に変化させ，
テンションの値によって線の色を変えたものです。

［確認用プログラム］
２次元図形を描画しますので以下のUsingを追加します。
using System.Drawing.Drawing2D;
以下は，データ宣言です。
private string 曲線="ベジェ曲線";
private Point[] 構成点={ new Point(200,100),new
Point(250,200),
new
Point(350,150),
new Point(400,250)};
private Pen pen1 = new Pen(Color.Black,2);
private Pen pen2 = new Pen(Color.Blue
,1);
private Pen pen3 = new Pen(Color.Green,1);
private Pen pen4 = new Pen(Color.Red
,1);
private Pen pen5 = new Pen(Color.Black,1);
ベジェ曲線を描くには，DrawBezierメソッドを用います。
private void ベジェ曲線(PaintEventArgs
e )
{
base.OnPaint(e);
e.Graphics.DrawBezier(pen1,構成点[0],構成点[1],構成点[2],構成点[3]);
e.Graphics.DrawLines(pen4,構成点);
}
スプライン曲線を描くには，DrawCurveメソッドを用います。
private void スプライン曲線(PaintEventArgs
e )
{
base.OnPaint(e);
e.Graphics.DrawCurve(pen1,構成点);
e.Graphics.DrawLines(pen4,構成点);
}
スプライン閉曲線を描くには，DrawClosedCurveメソッドを用います。
private void 閉曲線(PaintEventArgs
e
)
{
base.OnPaint(e);
e.Graphics.DrawClosedCurve(pen1,構成点);
e.Graphics.DrawLines(pen4,構成点);
}
DrawCurveメソッドでは，以下のようにしてテンションを指定します。
private void テンション指定(PaintEventArgs
e )
{
base.OnPaint(e);
e.Graphics.DrawCurve(pen2,
構成点,
0.0F);
e.Graphics.DrawCurve(pen3,
構成点,
0.5F);
e.Graphics.DrawCurve(pen4,
構成点,
1.0F);
e.Graphics.DrawCurve(pen5,
構成点,
2.0F);
}
DrawClosedCurveメソッドでは，以下のようにしてテンションを指定します。
private void 閉曲線テンション指定(PaintEventArgs
e )
{
base.OnPaint(e);
e.Graphics.DrawClosedCurve(pen2,構成点,0.0F,FillMode.Alternate);
e.Graphics.DrawClosedCurve(pen3,構成点,0.5F,FillMode.Alternate);
e.Graphics.DrawClosedCurve(pen4,構成点,1.0F,FillMode.Alternate);
e.Graphics.DrawClosedCurve(pen5,構成点,2.0F,FillMode.Alternate);
}

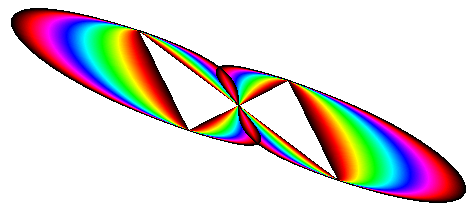

テンションを連続的に変化させながら閉図形を描きます。
private void 閉図形(PaintEventArgs
e
)
{
base.OnPaint(e);
for(int i=0;i<255;i++)
{ Pen pen =new Pen(Color.FromArgb(i,0,0));
e.Graphics.DrawClosedCurve(pen,
構成点,
(float)i *
0.5F/255F,FillMode.Alternate);
}
for(int i=0;i<255;i++)
{ Pen pen =new Pen(Color.FromArgb(255,i,0));
e.Graphics.DrawClosedCurve(pen,
構成点, 0.5F+(float)i *
0.5F/255F,FillMode.Alternate);
}
for(int i=0;i<255;i++)
{ Pen pen =new Pen(Color.FromArgb(255-i,255,0));
e.Graphics.DrawClosedCurve(pen,
構成点, 1F+(float)i *
0.5F/255F,FillMode.Alternate);
}
for(int i=0;i<255;i++)
{ Pen pen =new Pen(Color.FromArgb(0,255,i));
e.Graphics.DrawClosedCurve(pen,
構成点, 1.5F+(float)i *
0.5F/255F,FillMode.Alternate);
}
for(int i=0;i<255;i++)
{ Pen pen =new Pen(Color.FromArgb(0,255-i,255));
e.Graphics.DrawClosedCurve(pen,
構成点, 2.0F+(float)i *
0.5F/255F,FillMode.Alternate);
}
for(int i=0;i<255;i++)
{ Pen pen =new Pen(Color.FromArgb(i,0,255));
e.Graphics.DrawClosedCurve(pen,
構成点, 2.5F+(float)i *
0.5F/255F,FillMode.Alternate);
}
for(int i=0;i<255;i++)
{ Pen pen =new Pen(Color.FromArgb(255,0,255-i));
e.Graphics.DrawClosedCurve(pen,
構成点, 3.0F+(float)i *
0.5F/255F,FillMode.Alternate);
}
for(int i=0;i<255;i++)
{ Pen pen =new Pen(Color.FromArgb(255-i,0,0));
e.Graphics.DrawClosedCurve(pen,
構成点, 3.5F+(float)i *
0.5F/255F,FillMode.Alternate);
}
}

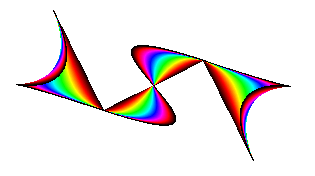

テンションを連続的に変化させながら開図形を描きます。
private void 図形(PaintEventArgs
e )
{ base.OnPaint(e);
for(int i=0;i<255;i++)
{ Pen pen =new Pen(Color.FromArgb(i,0,0));
e.Graphics.DrawCurve(pen, 構成点,
(float)i * 0.5F/255F);
}
for(int i=0;i<255;i++)
{ Pen pen =new Pen(Color.FromArgb(255,i,0));
e.Graphics.DrawCurve(pen, 構成点,
0.5F+(float)i * 0.5F/255F);
}
for(int i=0;i<255;i++)
{ Pen pen =new Pen(Color.FromArgb(255-i,255,0));
e.Graphics.DrawCurve(pen, 構成点,
1F+(float)i * 0.5F/255F);
}
for(int i=0;i<255;i++)
{ Pen pen =new Pen(Color.FromArgb(0,255,i));
e.Graphics.DrawCurve(pen, 構成点,
1.5F+(float)i * 0.5F/255F);
}
for(int i=0;i<255;i++)
{ Pen pen =new Pen(Color.FromArgb(0,255-i,255));
e.Graphics.DrawCurve(pen, 構成点,
2.0F+(float)i * 0.5F/255F);
}
for(int i=0;i<255;i++)
{ Pen pen =new Pen(Color.FromArgb(i,0,255));
e.Graphics.DrawCurve(pen, 構成点,
2.5F+(float)i * 0.5F/255F);
}
for(int i=0;i<255;i++)
{ Pen pen =new Pen(Color.FromArgb(255,0,255-i));
e.Graphics.DrawCurve(pen, 構成点,
3.0F+(float)i * 0.5F/255F);
}
for(int i=0;i<255;i++)
{ Pen pen =new Pen(Color.FromArgb(255-i,0,0));
e.Graphics.DrawCurve(pen, 構成点,
3.5F+(float)i * 0.5F/255F);
}
}
OnPaintのオーバライドで各曲線のプログラムを呼び出します。
protected override void OnPaint(PaintEventArgs
e )
{
switch (曲線)
{
case "ベジェ曲線"
: ベジェ曲線(e) ;break;
case "スプライン曲線"
: スプライン曲線(e);break;
case "テンション指定"
: テンション指定(e);break;
case "図形" :
図形(e);break;
case "閉曲線"
: 閉曲線(e);break;
case "閉曲線テンション":
閉曲線テンション指定(e);break;
case "閉図形"
:
閉図形(e);break;
}
}

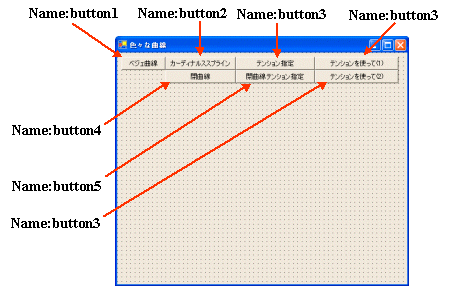

以下，それぞれのボタンのClickイベントハンドラです。
private void button1_Click(object
sender,
System.EventArgs e)
{ 曲線=“ベジェ曲線”; Invalidate();}
private void button2_Click(object
sender,
System.EventArgs e)
{ 曲線="スプライン曲線"
Invalidate();
}
private void button3_Click(object
sender,
System.EventArgs e)
{ 曲線="テンション指定"
Invalidate();}
private void button4_Click(object
sender,
System.EventArgs e)
{ 曲線=“図形”; Invalidate();}
private void button5_Click(object
sender,
System.EventArgs e)
{ 曲線="閉曲線" Invalidate();
}
private void button6_Click(object
sender,
System.EventArgs e)
{ 曲線=“閉曲線テンション”; Invalidate();}
private void button7_Click(object
sender,
System.EventArgs e)
{ 曲線="閉図形" Invalidate();}

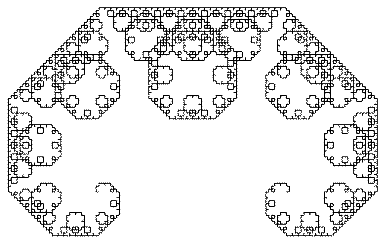

（２）Ｃ曲線
現在位置から相対座標に至るＣ曲線を描くプログラムです。
最大長を小さくするとより複雑な曲線が得られます。
［プログラム例］
フォームには，オプション入力用として，
textBox1(開始位置X座標）, textBox2(現在位置Y座標），
textBox3(最大長）, textBox4(線の太さ）を用意します。
更に，button1（描画開始），button2（表示クリア）用の
コマンドボタンを用意します。
private Image image;
private Point currentPoint=new
Point();
private Point nextPoint=new Point();
private double maxLength=2;
private int lineWidth=1;
protected override void OnPaint(PaintEventArgs
e )
{
base.OnPaint(e);
e.Graphics.DrawImage(image,0,0);
}
private void drawRelative(int X,
int
Y)
{
nextPoint.X=currentPoint.X+X; nextPoint.Y=currentPoint.Y+Y;
Graphics g =Graphics.FromImage(image);
Pen pen = new Pen(Color.Black,lineWidth);
g.DrawLine(pen,currentPoint,nextPoint);
currentPoint=nextPoint;
}
private void moveAbsolute(int X,
int
Y)
{ currentPoint.X=X; currentPoint.Y=Y; }
private void C_Curve(double X,
double
Y)
{
if(X*X+Y*Y<=maxLength*maxLength)
drawRelative((int)X, (int)Y);
else
{
C_Curve((X+Y)/2,(Y-X)/2);
C_Curve((X-Y)/2,(Y+X)/2);
}
}
private void button1_Click(object sender,
System.EventArgs e)
{
Graphics g =Graphics.FromImage(image);
g.Clear(BackColor);
maxLength=double.Parse(textBox1.Text);
int X=int.Parse(textBox2.Text);
int Y=int.Parse(textBox3.Text);
lineWidth=int.Parse(textBox4.Text);
moveAbsolute(X,Y);
C_Curve(500,0);
this.Invalidate();
}
private void button2_Click(object sender,
System.EventArgs e)
{
Graphics g =Graphics.FromImage(image);
g.Clear(BackColor);
this.Invalidate();
}
（３）コッホ曲線

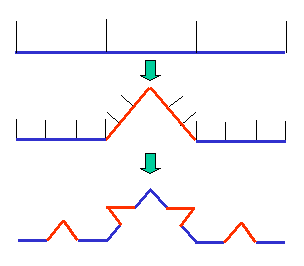

さ１の線分を三等分し，中央の1/3を削除し，
そこに1/3の長さの正三角形を挿入します。
この操作をあらたにできた辺に対して施します。
これを繰り返して得られる曲線をコッホ曲線と呼びます。
ある部分をみると，そこが更に同じ形になっていますので，
これを自己相似形と呼びます。
このようにして得られたコッホ曲線の例を以下に示します。
このような簡単な操作にも関わらず
実に複雑な形を示しています。
［プログラム例］
コッホ曲線のプログラム例を示す前に，
共通的なメソッドを示します。
(追加するusing)
using System.Drawing.Drawing2D;
(データ宣言）
public struct 位置データ
{ public double X; public
double
Y; }
public 位置データ 現在位置 = new
位置データ();
public double 角度;
（共通処理）
// 現在位置の設定
public void t_position(double X,
double
Y)
{ 現在位置.X=X; 現在位置.Y=Y;}
// 角度の設定
public void t_Degree(double Theta)
{ 角度=Theta; }
// 進行方向を変える
public void t_turn(double Theta)
{ 角度 += Theta; }
// 現在進行方向に指定された長さ分だけ進む
public void t_forward(PaintEventArgs
e, double length)
{ double TH = 角度 * 3.1415926/180;
double X=現在位置.X+length
* Math.Cos(TH);
double Y=現在位置.Y+length
* Math.Sin(TH);
Pen pen =new Pen(Color.Black);
e.Graphics.DrawLine(pen,
(int)現在位置.X, 300-(int)現在位置.Y,
(int)X,300-(int)Y);
現在位置.X=X; 現在位置.Y=Y;
}
コッホ曲線を描く処理は，
現進行方向に1/3だけ進み，60度方向を変える。
その方向に1/3だけ進み，-120度方向を変える。
更に1/3だけ進み，60度方向を変える。
方向は，60度→ -120度→ 60度，
すなわち，最後は最初の方向に戻ります。
以上から，以下のように再帰的に表現できます。
public void koch( PaintEventArgs
e,int
n,double length)
{
if(n<=0) t_forward(e,length);
else
{
int nn=n-1; double len=length/3;
koch(e, nn,len); t_turn(60);
koch(e, nn,len); t_turn(-120);
koch(e, nn,len); t_turn(60);
koch(e, nn,len);
}
}
（４）立ち枯れ木立
コッホ曲線では，長さを1/3にして，60度向きを変え，
３回再帰的呼出しを行っていますが，
これらの長さの比率，向き，呼出し回数を
色々と変えると様々な図形が得られます。
ここでは，以下のように進行方向，比率を変えてみましょう。
|
向き |
比率 |
|
0度 |
0.28 |
|
88度 |
0.28 |
|
-176度 |
0.28 |
|
88度 |
0.70 |
ここで，向きの合計が0度になっていることを確認してください。
［プログラム例］
データ宣言や共通処理は，コッホ曲線と同じです。
public double[,] element
=new double[,]{{ 0.0, 0.28},{88.0,
0.28},
{-176.0, 0.28},{88.0,
0.70}};
public void frctl( PaintEventArgs
e,
double length)
{
int j;
if (length <=2.0) t_forward(e,length);
else
{
for(j=0; j<4; j++)
{
t_turn(element[j,0]);
frctl(e, length*element[j,1]);
}
}
}
[実行例］
以下のような絵になりますので，立ち枯れ木立と呼ばれます。
皆さんも
色々と比率や方向を変えて実行してみると
面白いでしょう。
（５）シェルピンスキーのギャスケット

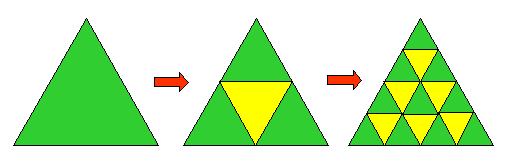

シェルピンスキーのギャスケットとは，
三角形の中に１辺の長さ1/2の三角形を
順次描くことによって得られます。
これもコッホ曲線と同様，
自己相似を内部に持つ形になります。
［プログラム例］
データ宣言は，コッホ曲線と同じです。
public void 三角形(PaintEventArgs
e,
double
X, double
Y, double L)
{
Pen pen =new Pen(Color.Black);
int IX1=(int)X; int IX2=(int)(X
+ L );
int IX3=(int)(X + L / 2);
int IY1=300-(int)Y;
int IY2=300-(int)(Y- L*Math.Sin(60*3.1415926/180));
e.Graphics.DrawLine(pen, IX1,IY1,
IX2,IY1);
e.Graphics.DrawLine(pen, IX1,IY1,
IX3,IY2);
e.Graphics.DrawLine(pen, IX2,IY1,
IX3,IY2);
}
public void sier( PaintEventArgs
e,
int n, double
X,
double Y, double L)
{
if(n==0) return;
double H = L * Math.Sin(60*3.1415926/180);
三角形(e, X + L / 4, Y + H
/ 2, L/2);
sier(e, n-1, X , Y , L / 2);
sier(e, n-1, X + L/2, Y , L
/ 2);
sier(e, n-1, X + L/4, Y + H
/ 2,
L / 2);
}
public void sier( PaintEventArgs
e)
{
三角形(e,290.0,10.0,-280.0);
sier(e, 6, 10.0, 10.0, 280.0);
}
［実行例］
（６）コッホ曲線以降の表示
上記，（３）以降については，
初期化やコマンドボタンの Click イベントハンドラ等を
示していませんでしたので，ここで提示します。
まず，フォーム定義では，button1，button2,button3を
右上に配置しておきます。
コッホのプログラムで示したデータ宣言に
以下の変数宣言を追加します。
public Matrix matrix=new Matrix();
public string 処理;
これまでに示したプログラムに
以下の記述を追加します。
protected override void OnPaint(
PaintEventArgs
e)
{
base.OnPaint(e);
e.Graphics.Clear(Color.WhiteSmoke);
Pen pen =new Pen(Color.Red);
Rectangle rect = new Rectangle(0,0,300,300);
e.Graphics.Transform=matrix;
e.Graphics.DrawRectangle(pen,
rect);
t_position(0.0,40.0);
t_Degree(0.0);
switch (処理)
{
case "" : break;
case "koch" : koch(e,
6, 300.0); break;
case "frctl": frctl(e,
300.0) ; break;
case "sier" : sier(e)
; break;
}
}
public void window(float X1,float
Y1,float
X2,float Y2, float R)
{
float W=ClientSize.Width;
float H=ClientSize.Height;
float SX=W/(X2-X1); float SY=H/(Y2-Y1);
matrix.Scale(SX,SY);
matrix.Rotate(R);
matrix.Translate(-X1,-Y1);
}
private void Form1_Load(object
sender,
System.EventArgs e)
{
処理=“”;
window(-10F,-10F,310F,310F,0);
this.Invalidate();
}
private void button1_Click(object
sender,
System.EventArgs e)
{ 処理="koch"; this.Invalidate();}
private void button2_Click(object
sender,
System.EventArgs e)
{ 処理="frctl" this.Invalidate();}
private void button3_Click(object
sender,
System.EventArgs e)
{ 処理="sier" this.Invalidate();
}
（７）反復関数系
自己相似図形があれば，その図形を構成する
反復関数系を見つけ，各関数に確率を割り振って，
乱数で得られた座標に点を打つことで，
色々な図形を生成できます。
もちろんシェルピンスキーのギャスケットも，
この方法で表現できます。
ここでは，別の例を示しますので，
シェルピンスキーのギャスケットについては，
皆さんでチャレンジしてみてください。
なお，フラクタル図形の教科書を参照するのも
ひとつの手段でしょう。
ここでは，以下のような反復関数系を実行してみます。

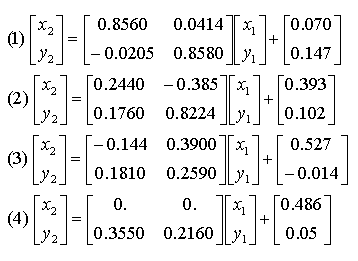

@）反復関数系
A）発生確率

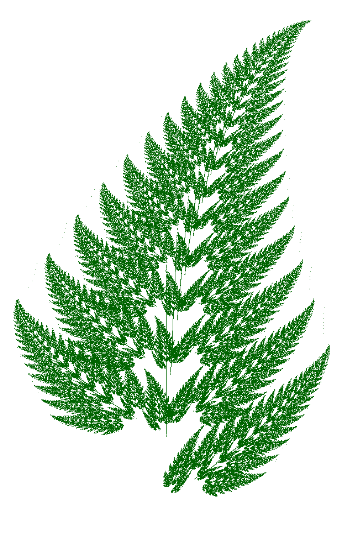

B）実行例
［プログラム例］
(追加するusing)
using System.Drawing.Drawing2D;
(データ宣言）
public double [,,] Fsys1=new double[,,]
{{{ 0.856, 0.0414}, {-0.0205,
0.858}},
{{ 0.244,-0.3850}, { 0.1760,
0.224}},
{{-0.144, 0.3900}, { 0.1810,
0.259}},
{{ 0.000, 0.0000}, { 0.3550,
0.216}}};
public double [,] Fsys2 = new double
[,]
{{0.07,0.147},{0.393,0.102},{0.527,-0.014},{0.486,0.05}};
public bool[,] 点=new bool[1001,1001];
public Matrix matrix=new Matrix();
private Image image;
（描画処理）
public void 描画()
{
Brush brush = new SolidBrush(Color.DarkGreen);
Graphics g=Graphics.FromImage(image);
g.Clear(Color.White);
for(int i=0; i<1000; i++)
for(int j=0; j<1000;
j++)
if(点[i,j]) g.FillRectangle(brush,i,(1000-j),1,1);
}
protected override void OnPaint(PaintEventArgs
e)
{
base.OnPaint(e);
e.Graphics.Transform=matrix;
e.Graphics.DrawImage(image,100,100);
}
（変換マトリックス設定）
private void window(float X1,float
Y1,float
X2, float Y2, float R)
{
float W =ClientSize.Width;
float H=ClientSize.Height;
float SX=W/(X2-1); float SY
= H /
(Y2 -Y1);
float MX= -SX *X1; float MY
= - SY
* Y1;
matrix.Scale(SX,SY); matrix.Rotate(R);
matrix.Translate(MX,MY);
}
（初期化）
private void 初期化()
{
for(int i=0; i<1001; i++)
for(int j=0; j<1001;
j++)
点[i,j]=false;
描画();
}
private void Form1_Load(object
sender,
System.EventArgs e)
{ 初期化(); window(0,0,1000,1000,0);}
（ボタンＣｌｉｃｋ処理）
private void button1_Click(object
sender,
System.EventArgs e)
{
int ID;double X1,Y1;
Random RD = new Random();
double X0=1.0; double Y0=1.0;
for(int i=0; i<20000; i++)
{
double R=RD.NextDouble();
if (R < 0.73) ID = 0;
else if (R < 0.86) ID
= 1;
else if (R < 0.99) ID
= 2;
else ID = 3;
X1=Fsys1[ID,0,0]*X0+Fsys1[ID,0,1]*Y0+Fsys2[ID,0];
Y1=Fsys1[ID,1,0]*X0+Fsys1[ID,1,1]*Y0+Fsys2[ID,1];
if(X1<1.0 &&
Y1<1.0
&& X1>=0 && Y1>=0)
点[(int) (X1*1000.0),(int)
(Y1*1000.0)]=true;
X0=X1;Y0=Y1;
}
描画(); this.Invalidate();
}
 1. 基本的なアルゴリズム
2. 基本的なデータ構造
3. 操作を伴うデータ構造
4. 探索
5. 再帰的アルゴリズム
6. ソート
7. 集合
8. 文字列処理
9. 色々なアルゴリズム
上のタイトルをクリックします
|
9．5 色々な曲線/フラクタル
